FLASQUE D'ADAPTATION 248.91

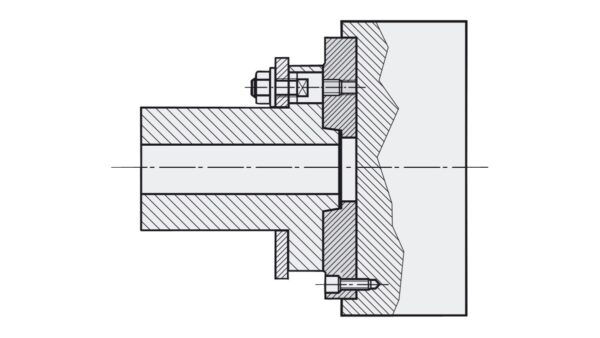

Pour la fixation des mandrins magnétiques sur un nez de broche


 Télécharger la fiche produit

Description

Avec vis et baïonnette

Utilisation:

Montage de plateaux magnétiques ronds ou autre outillage pour nez de broche court de type DIN 55022et  ISO 702/III

Caractéristiques:

Adaptateur en acier mi-dur conformément aux normes DIN et ISO-standards avec goujons et baïonnette. Entièrement préparé du côté broche. Adaptation du côté mandrin selon les besoins clients (fournir un dessin). Les plateaux magnétiques rotatifs peuvent être déjà équipés avec une adaptation.

Dimensions B, C et D et aussi les trous de fixation selon les spécifications clientèles.

*Pour nez de broche type DIN 55027
**Pour nez de broche type DIN 55022



Exemple de commande:

Flasque d’adaptation 248.91 – 15 – DIN 55027 et dimensions
